常规光纤跳线选型指南

光纤跳线是指在光缆两端都装上光纤连接器,用来实现光路活动连接线材。实际的光纤布线环境中,施工的安装人员,会面临如何选择光纤跳线的问题,本文则简单介绍了,在常规的通信布线环境下,如何正确的进行光纤跳线的选型,以方便广大终端施工商和贸易客户快速确定光纤跳线的具体型号!
没有此类产品
产品描述
1

光纤跳线是指在光缆两端都装上光纤连接器,用来实现光路活动连接线材。实际的光纤布线环境中,施工的安装人员,会面临如何选择光纤跳线的问题,本文则简单介绍了,在常规的通信布线环境下,如何正确的进行光纤跳线的选型,以方便广大终端施工商和贸易客户快速确定光纤跳线的具体型号!

光纤跳线的选型主要从以下几个方面来进行确定:
Step1:选择光缆型号

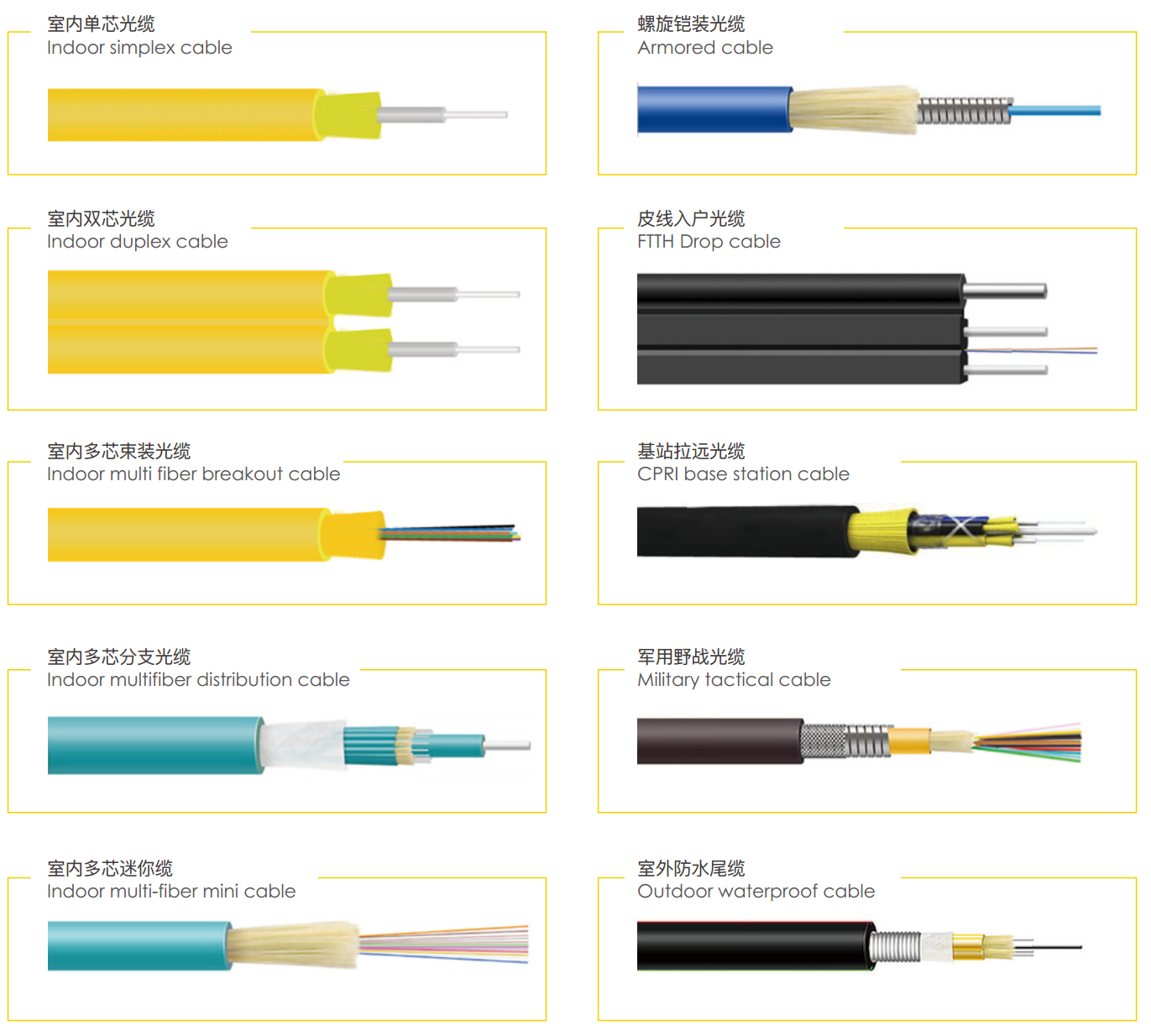

客户根据自己实际使用的环境和情况决定使用哪种型号的光缆,如是在机房内部,室内局间布线的环境中,则选择普通的室内光缆;如是在楼道,小区户外等环境中,需要光缆有一定强度并防鼠咬的,则选用螺旋铠装光缆;如是在FTTH入户布线中,室内竖井,管道,室外短距离架空的环境中,则选用蝶形皮线光缆;如是在室外FTTA基站悬空布线,连接BBU与RRU端设备的,可选择使用基站拉远光缆等!以下是我们常规光纤跳线选型中,经常用到的几种光缆。

Step2:选择光纤型号

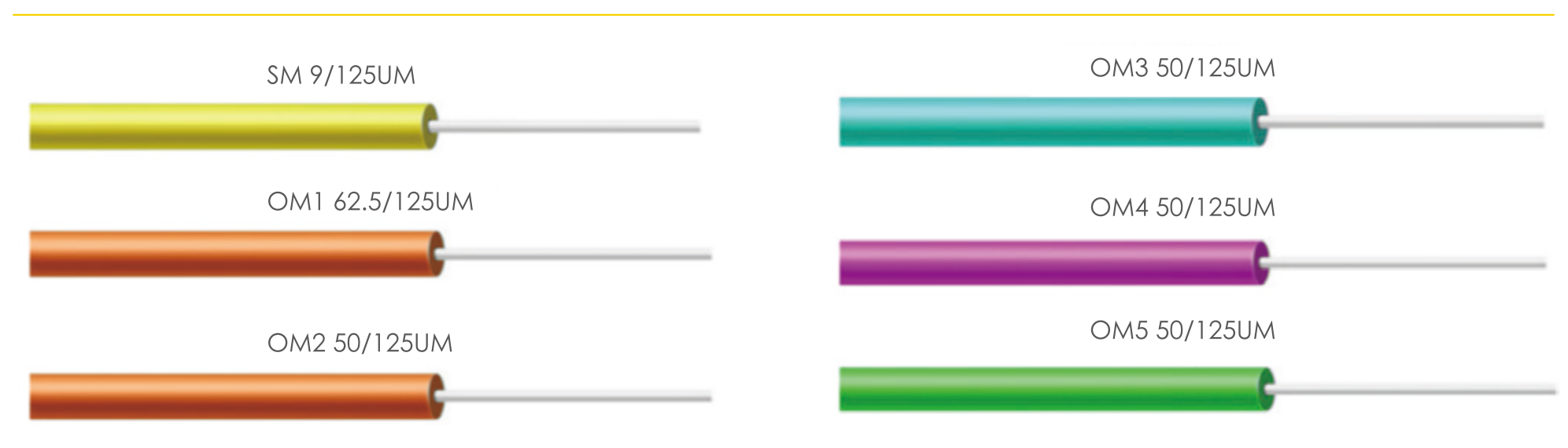

客户根据自己的有源器件的光源,和链路环境中的传输波段,传输速率,选择合适的纤芯,比如使用波段在1310/1490/1550nm的,就使用单模9/125um光纤,使用波段在850nm的,传输速率为千兆的,使用OM1 62.5/125um或者OM2 50/125um的千兆多模光纤,使用波段在850nm的,传输速率为万兆的,根据传输距离,选择使OM3-150,OM3-30.OM4-550,或者OM5-550光纤。

Step3:选择连接器型号

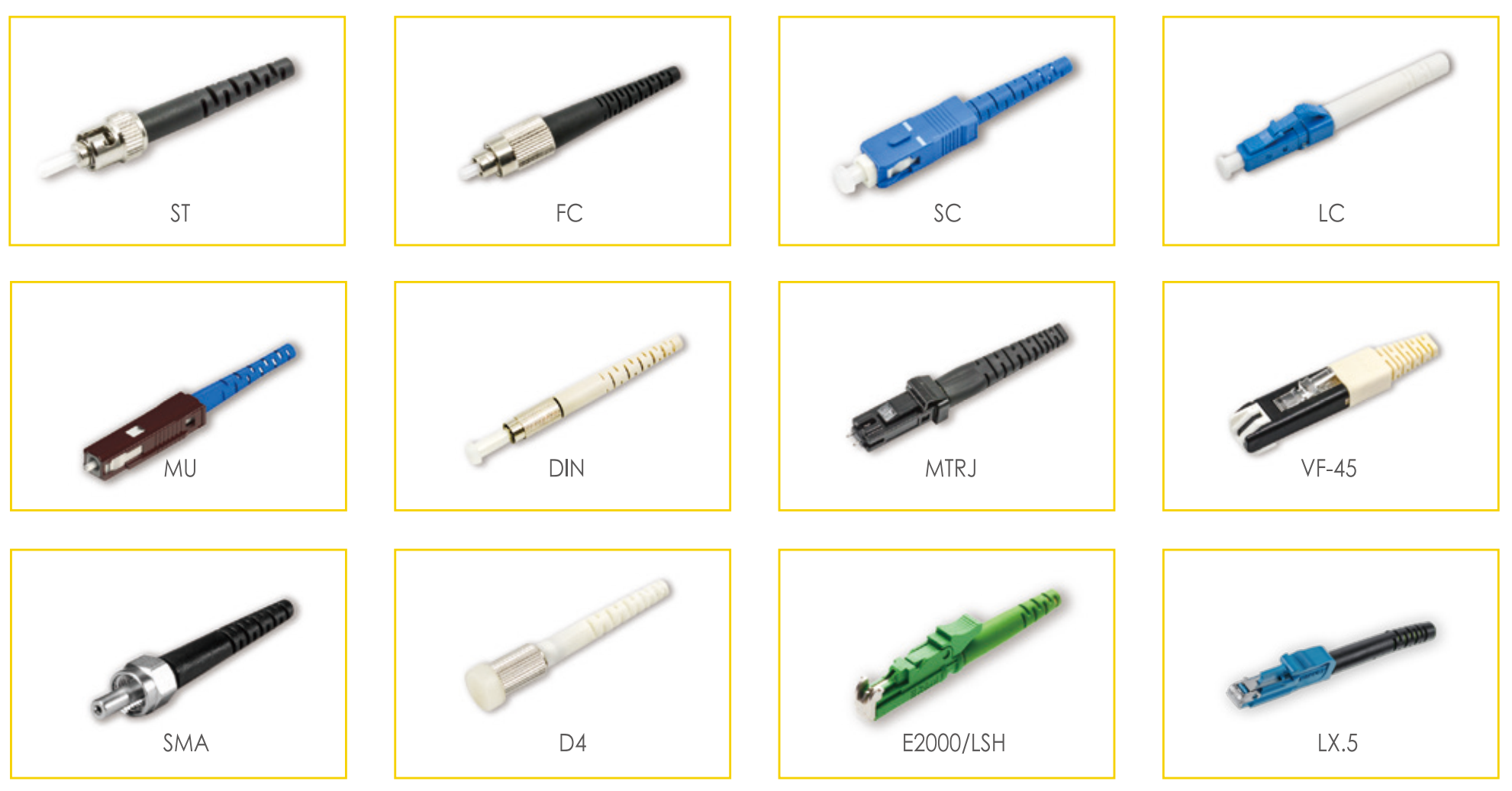

客户根据自己要连接的设备端口的型号,选择对应型号的连接器,如SC端口的收发器上使用SC连接器型号的跳线,SFP光模块端口上使用LC连接器型号的跳线,QSFP光模块上,使用MPO连接器型号的高密度光纤跳线,室外环境中设备的端口有防水性能要求的,使用特殊的防水接头光纤跳线,如ODC,ODVA,PDLC,J599,Fullaxs等。下图简单展示了一些我们经常接触到的光纤连接器的外观形状,以方便大家对照!

Step4:确定跳线长度


客户根据自己实际使用的情况,大致计量出自己要使用的线材长度。深圳毅宏光通信有限公司,能根据客户群的要求,任意订制不同长短的光纤跳线。


Step5:确定包装明细


客户根据自己的包装要求,指定厂家定制相应的包装规格,如光缆印字明细,标签明细,包装袋规格尺寸,纸箱规格尺寸等等!深圳毅宏光通信有限公司,可以根据客户要求,任意订制各种光缆印字,包装,以及特殊的包装胶袋,纸箱等!




总结:

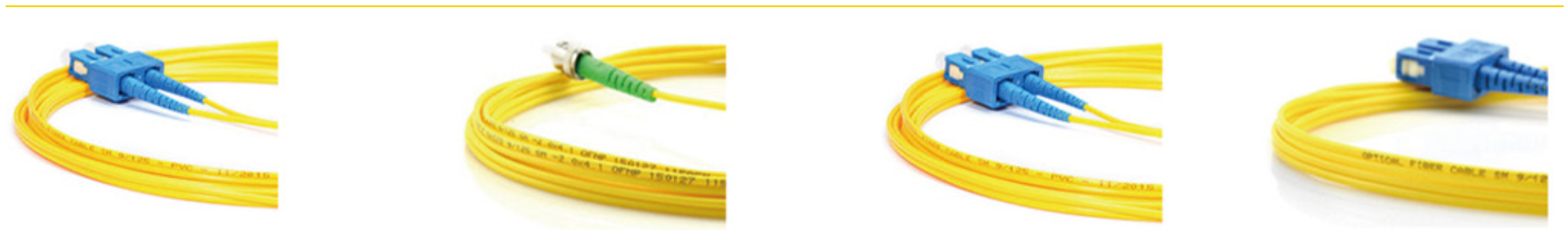

简单来说,光纤跳线的正确选型,最主要的三点要素为光缆结构,光纤型号,连接器型号三点。确定了这三点之后,再弄清跳线的长短和包装要求,基本就能确定好自己所需要的跳线型号,我们可以以下面这张简单的示意图来表述跳线选型的三要素。
